主要单元说明
1.1.混凝处理系统
该处理单元池内进行 PH 调节、PAC、PAM，并控制在线 pH 为 8-9，通过机械搅拌充分混合反应，使污水中的悬浮颗粒及胶体颗粒互相产生凝聚作用形成絮体。经过混凝沉淀，CODcr 去除率达 70-80%。沉淀法处理反应单元，主要是沉降有机废水氧化降解后的混合物、色度、悬浮物及部分胶体物质，有利于提高后续处理。
1.1.1. PH 调整混凝池
在 PH 调整池中加碱药剂调整 PH 值，经 PH 调整之后，同时加入 PAC，聚合氯化铝是一种无机高分子化合物，一般认为是一种络合物（配位化合物），氢氧根和氯根是配位体，是通过羟基起架桥作用交联形成的聚合物；分子中所带的羟基数量不等。聚合氯化铝水解过程中伴随有电化学、凝聚、吸附、沉淀等物理化学过程，污泥处理达到环保要求。
1.1.2. 胶凝池
用 PAM 中的酰胺基可与许多物质亲和、吸附、形成氢键的特性，使之在被吸附的粒子间形成桥联,产生絮团，而加速微粒子的下沉,能够有效的去除原水中的悬浮物和胶体物质，降低出水浊度和 COD。
1.2.过滤处理系统
采用椰壳活性碳去除水中的异味、色度、余氯， 同时再去掉由前级空透过来的有机物与部分金属离子，考虑到进水为研磨预处理后废水，有机物含量大，流速最好适中，此过滤器采用简便易操作方式，可设定流量需冲洗。
1.3.热泵蒸发器说明
本项目产水的同时，所产生的浓水再进一步蒸发浓缩处理，根据原水0.5T/h
（5T/D，实际总废水水量一天没5吨），混凝处理后清水回用一部分，而部分（1吨）经低温蒸发浓缩后，最终仅产生浓液约 2%（1000X10%*5000),一天则 5TX2%=0.1T。
1.4.1. 低温蒸馏介绍
低温蒸馏技术是目前国际上广泛应用的主流技术之一，控制废水的最高蒸发温度不高于 30℃ 、废水回收率最高可达95%。EDYW-Z 系列低温蒸发浓缩系统在处理高盐水方面受到市场和客户的广泛认可和好评。
EDYW-Z 系列高效的节能工艺：①引射系数可调节的蒸汽热压缩装置、全精密传热管、国际先进气流三通等关键部件和材料，完善了智能化控制系统；②进行了工艺系统和多项关键参数、传热管等核心材料等关键部件的验证和优化；③通过系统优化将有效传热温差控制在2 °左右。
EDYW-Z 系列低温蒸发浓缩系统适用于印刷废水，机加工废液、表面清洗废水等低温蒸发浓缩处理。具体配置包含低温蒸发设备本体、前处理装置、后处理膜系统及相关辅助设备。
乙方保证提供的产品符合本技术方案书要求和现行中国或国际通用标准。乙方严格按照中华人民共和国国家标准和规程进行设计、制造和验收。
1.4.2. 技术要求
废液为： 研磨废水预处理后废水
客户需求： 1)再生水达到回用或排放标准；
2)达到绿色工业制造；
3)降低危废排放量；
市场蒸发器比较：
|
序号 |
名称 |
蒸发温度 |
加热方式 |
能耗 |
再生水水质 |
再生水 COD |
|
1 |
高温蒸发器 |
80℃以上 |
真空+电加热 |
高 |
少量回用/不可直排 |
5000 以上 |
|
2 |
常温蒸发器 |
37-45℃ |
空气能+电加热 |
中 |
部分回用/不可直排 |
1000-3000 |
|
3 |
低温蒸发器 |
28-30℃ |
空气能 |
低 |
可回用/可直排 |
50-500 |
EDYW-Z 系列低温蒸发浓缩系统的产品技术优势：
①蒸发器采用 SS AISI 316不锈钢，环形线圈热交换器采用A-2507不锈钢
②浸入式热交换器，热交换强度大，换热效率高
③蒸发器管路自动清洗功能，保证管路畅通
④进料过滤器结晶拦截，保证管路畅通
⑤全自动化连续运行， 自动废液及消泡剂进料，完成自动排渣
⑥PLC 控制和触摸人机交互界面，可一键启停，全天候无人值守
⑦负压全封闭工作状态，保证无气体外泄
⑧蒸发温度保持28-30℃ , 低温蒸发设备不易结垢，易于清洗且运行稳定
⑨低温蒸发后处理采用纳米级精密过滤，纯物理净化，产水回用效果佳。

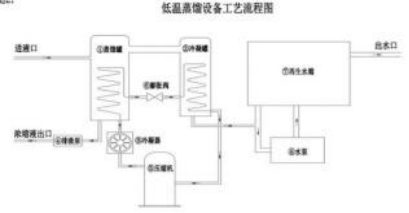

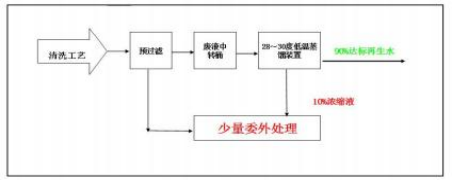

蒸发器工艺流程：
设备主要参数：
装机功率：9KW
处理能力：1000L/天
外形尺寸：1700*1450*1980mm
材质：蒸发盘管2507不锈钢
电源：AC380V50Hz(三相四线）
压缩空气：压力 6kgf/cm2 以上
1.4.3. 节能分析
综合经济效益分析表
|
投资 |
单位 |
委外处理 |
蒸发系统 |
备注 |
|
废水量 |
年废水量/㎥ |
300 吨 |
300 吨 |
指污水处理浓水出水，年 300 天计 |
|
每天处理量/L |
/ |
1000L |
|
|
|
电费成本 |
实际功率/KW |
/ |
9KW |
9*20/1=180 度/吨水 |
|
能耗/ （元/吨） |
/ |
180 元 |
电费按照 1 元/度 计算 |
|
|
年费用/万元 |
/ |
5.4 万 |
|
|
|
废液处理成本 |
年废液处理量/m3 |
300 吨 |
30 吨 |
按 90%的回收率计 |
|
年费用/万元 |
90 万元 |
9 万元 |
废液处理费用按 3000 元/吨 |
|
|
药剂成本 |
年费用/万元 |
/ |
1.5 万元 |
高分子消泡剂（厂家提供） |
|
运行成本 |
年费用/万元 |
90 万元 |
15.9万元 |
年节省废液处理费约为 74.1 万元 |
|
设备投入回收成本年限 |
六个月内 |
|||
2. 工程内容
2.1.综合废水收集单元
2.1.1. 废水调节池
综合池尺寸：10 立方，（ 自备）
结 构：钢砼
作 用：均匀水质水量作用，防止后续处理单元免受水质水量冲击负荷的影响。使污水处理系统连续稳定运行
数 量：1 座
2.1.1.1.原水泵
型 号：KB-2002
规 格：0.37HP*3CMH*12MH
材 质：FRPP
作 用：提升污水进入反应池（安装浮球液位计）
数 量：1 台
2.2.沉淀反应
2.2.1. PH 调整槽
尺 寸：L0.6*W0.5*H1m
结 构：PP
作 用：添加NaOH，使废水在最佳 PH 情况下形成沉淀
数 量：1 座
7.2.1.1. PH 控制器
型 号: 5011S
型 式：液晶显示(含 SENSOR)
规 格：PH 测定范围 0~ 14，最小刻度 0.01PH，再现性± 1 ﹪ , 具温度自动补偿（0~60℃)及二组控制接点功能
数 量：1 套
2.2.1.2. NaOH 加药机
厂 牌：恩越
规 格：ED-60
型式材质：隔膜定量式，PVC
作 用： 向污水中定量投加NaOH
数 量：1 台
2.2.1.3.反应加药机
厂 牌：恩越
规 格：YNX-60
型式材质：隔膜定量式，PVC（wet part）
作 用： 向污水中定量投加助凝剂
数 量：3 台
2.2.2. 沉淀池
尺 寸：L1.0*W1.1*H1.2m
结 构：PP
作 用：静置，利于固液分离
数 量：1 座
2.2.2.1. 污泥泵
规 格：CP32
电 源：220V 50Hz
流 量：1T/H
作 用：将污泥泵入压滤机
数 量:1 台
2.2.2.2. 板框式压滤机
厂 牌：恩越
型 式：板框压滤机
型 号：EDY10
泥水分流：1台
数 量：1 套
2.3.综合过滤机
(1) 型号：YQJ-2T
(2) 流量：2T/H
(3) 滤材：活性碳25㎏
(4) 桶材质：PP
(5) 尺寸： Φ300mm*H1500mm
(6) 桶体内部：含上下集散水头
(7) 用途：前置处理，主要去除水中泥沙及悬浮物
(8)数量：1 套

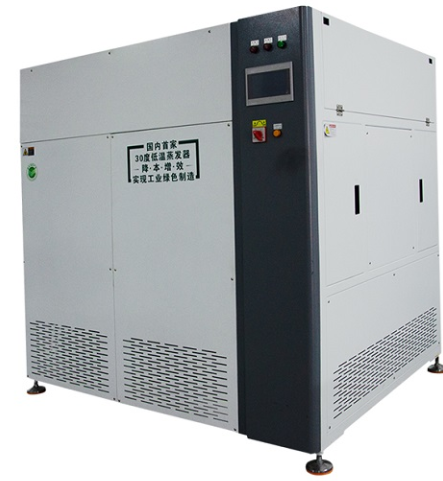

2.4.低温蒸发器
(1) 型号：EDYWZ-1000
(2) 处理量：1T/D
(3) 功率：9kw
(4) 用途：将预处理废水除盐份，保证清洗回用水质
(5) 数量：1 套
3. 主要技术经济指标
3.1、电耗 (单位：KW)
|
序号 |
设备名称 |
使用数量 |
功率(KW) |
使用时间 (h) |
总功率(Kwh) |
备注 |
|
1 |
提升泵 |
1 |
0.37 |
6 |
2.22 |
|
|
2 |
加药泵 |
4 |
0.04 |
10 |
5.4 |
|
|
3 |
排泥泵 |
1 |
气动 |
- |
- |
|
|
4 |
搅拌机 |
5 |
0.15 |
6 |
4.5 |
|
|
5 |
压滤机 |
1 |
- |
- |
- |
|
|
6 |
过滤泵 |
1 |
0.75 |
3 |
2.25 |
|
|
7 |
蒸发器 |
1 |
9 |
20 |
180 |
|
|
8 |
|
|
|
|
|
|
|
9 |
|
|
|
|
|
|
|
|
合计 |
|
11.03 |
|
194.37 |
|
|
实际运行功率约为额定功率 80%：155.5Kwh/d，平均每吨废水约 31.1Kwh |
||||||
